Batteriemonitore
Batteriemonitore bieten erheblich mehr Informationen als nur die Anzeige der aktuellen Batteriespannung. Mit Ihnen sind Sie stets über den genauen aktuellen Ladezustand der Batteriebank informiert. Dies wird erreicht, indem über einen Meßwiderstand (Shunt) sowohl der Ladestrom als auch der Laststrom gemessen werden. Diese Meßwerte werden dann von dem Ausgangswert, d.h. der Kapazität der voll geladenen Batterie abgezogen (Laststrom) oder hinzuaddiert (Ladestrom).
Somit steht jederzeit der exakte Restkapazitätswert als Information zur Verfügung. Um die genaue Restkapazitätsberechnung noch zu erhöhen fließt auch noch der sogenannte “Peukertfaktor” in die Berechnung ein. Damit wird auch die entsprechend der Höhe des Entladestroms unterschiedliche entnehmbare Kapazität einer Batterie berücksichtigt .
Sie haben auf dem Batteriemonitopr zumindest die folgenden Werte stets aktuell angezeigt:
- Spannung der Batterie (je nach Modell des Batteriemonitors für 1 oder 2 Batterien)
- aktueller Lade- bzw. Entladestrom
- Restkapazität
- Ladezyklenzahl
Ferner können Sie Grenzwerte für Alarmschwellen, z.B.für Restkapazität oder Batteriespannung einstellen, bei deren Unterschreiten ein Alarm ausgelöst wird und eine entsprechende Meldung auf dem Display erscheint.
Wir haben folgende Hersteller und Modellreihen im Lieferprogramm:
Die Victron Energy BMV-700 Serie bietet hohe Präzision zu einem günstigen Preis.
Die einzelnen Varianten unterscheiden sich nach dem Betriebsspannungsbereich und der Anzahl der zu messenden Spannungen. Die Standardversion BMV-700 hat ist für einen Betriebsspannungsbereich 6,5 - 90V ausgelegt, bei höherer Spannung bis zu 385V wird die Variante BMV-700HS benötigt.
Mit dem Modell BMV-702 kann eine zweite Batterie spannungsmäßig überwacht werden.
Zum Lieferumfang aller Varianten gehört ein 500A/50mV Meßshunt, für höhere Strome sind Shunts bis zu 6000A erhältlich.
|
Bezeichnung |
Spannung |
Beschreibung |
Artikel-Nr. |
Preis (EUR) |
|
BMV-700 |
6,5 - 90V |
Überwachung 1 Batteriebank |
6200000110 |
148,90 |
|
BMV-700H |
60 - 385V |
Überwachung 1 Batteriebank, Hochspannungsversion |
6200000113 |
749,00 |
|
BMV-702 |
6,5 - 90V |
Überwachung 1 Batteriebank, zusätzlich Spannung 2. Batterie |
6200000111 |
184,95 |
|
BMV-702 BLACK |
6,5 - 90V |
Überwachung 1 Batteriebank, zusätzlich Spannung 2. Batterie |
6200000114 |
184,95 |
Alle Preise verstehen sich incl. 20% MwSt.zzgl. Versandkosten.

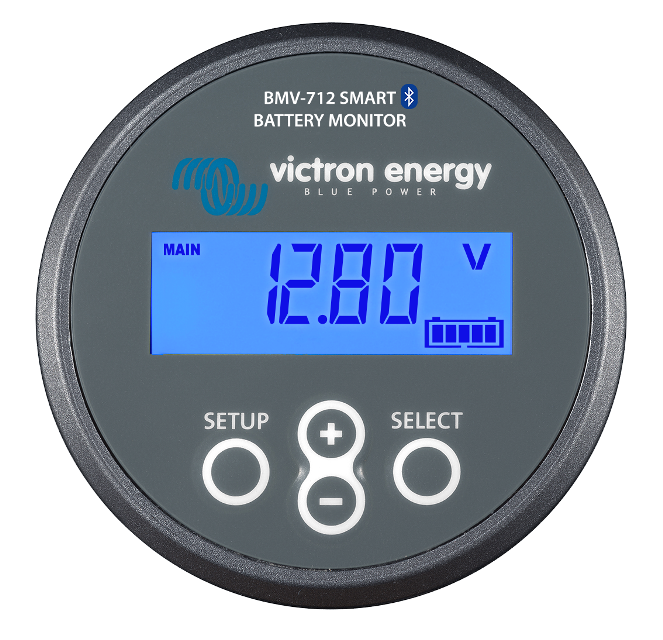

Das Victron Energy BMV-712 smart ermöglicht über seine Bluetooth-Schnittstelle sowohl die Kommunikation mit anderen Komponenten als auch das Einstellen von Parametern und die Anzeige aller wichtigen Daten auf Ihrem Tablet oder Smartphone.
Über ein bistabiles Relais kann beim erreichen eines programmier Schaltwertes ein Generator gestartet oder aber eine Last abgeschaltet werden. Zusätzlich ist ein einstellbarer Alarm akustisch und optisch vorhanden.
Zum Lieferumfang aller Varianten gehört ein 500A/50mV Meßshunt, für höhere Strome sind Shunts bis zu 6000A erhältlich.
|
Bezeichnung |
Spannung |
Beschreibung |
Artikel-Nr. |
Preis (EUR) |
|
BMV-700 |
6,5 - 70V |
Überwachung 1 Batteriebank, zusätzliche Spannung 2. Batterie |
6200000112 |
211,95 |
|
|
|
|
|
|
Alle Preise verstehen sich incl. 20% MwSt.zzgl. Versandkosten.
Der BCM1 ist ein Batteriemonitor zur exakten Überwachung der Batteriekapazität einer Batteriebank. Parallel hierzu wird die Spannung von zwei weiteren Batterien, z.B. Starterbatterien überwacht. Sollten Sie zwei Batteriebänke vollständig überwachen wollen, so wählen Sie den BCM2. Dieser hat alle Features des BCM1 jedoch für 2 unabhängige Batteriebänke. Zusätzlich können auch hier zwei weitere Batterien spannungsmäßig überwacht werden.
Für die Überwachung jeder Batteriebank wird entweder bei dem BCM1 ein Shunt SHA xxx bzw. bei dem BCM2 ein Shunt SHA xxx und ein Shunt SHA xxx-2 zusätzlich bestellt werden.
Sollte die Spannung der Batteriebank 36V oder 48V betragen so benötigen Sie den BCM1-48V.
BCM1
BCM2
|
Bezeichnung |
Spannung |
Beschreibung |
Artikel-Nr. |
Preis (EUR) |
|
BCM1 |
8,5 - 30V |
Überwachung 1 Batteriebank, zusätzl. Spannung 2.+3.Batterie |
6200000120 |
198,00 |
|
BCM1-48V |
10,5 - 60V |
Überwachung 1 Batteriebank, zusätzl. Spannung 2.+3.Batterie |
6200000121 |
216,00 |
|
BCM2 |
8,5 - 30V |
Überwachung 2 Batteriebänke, zusätzl. Spannung 3.+4.Batterie |
6200000122 |
263,00 |
Alle Preise verstehen sich incl. 20% MwSt.zzgl. Versandkosten.
