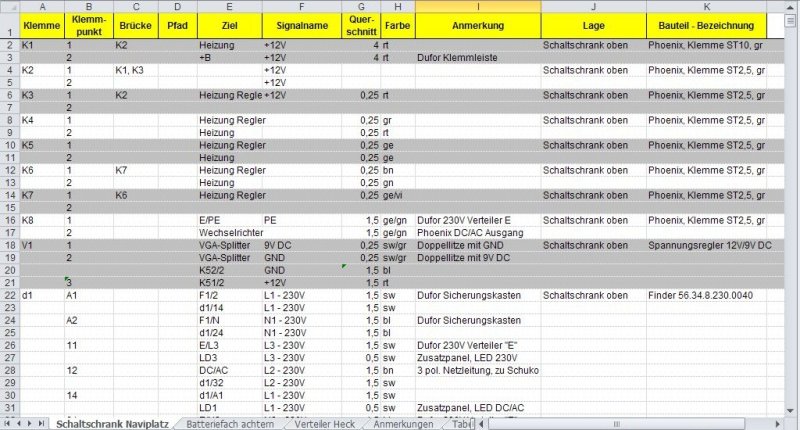

Spalte A

 Bezeichnung des Elements, z.B. X = Stecker, K = Klemme, d = Relais, V = Halbleiter, LD = Leuchtdiode usw.

Spalte B

Anschlußpunkt (Klemmpunkt) an dem Element

Spalte C

Brücke, d.h. Steckbrücke, die 2 benachbarte Reihenklemmen elektrisch verbindet. z.B. bei Zeile 2 ist die Klemme 1 mit der Klemme 2 gebrückt, bei K1 steht als Ziel K2 und bei K2 steht als Ziel K1 für genau diese eine Brücke

Spalte D

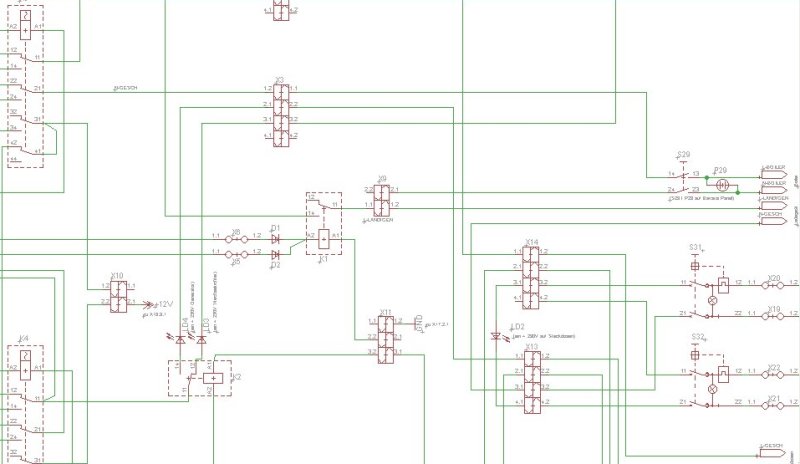

Kabelnummer, diese Kennzeichnung befindet sich wenn erforderlich sowohl an der realen Leitung als auch im Srtromlaufplan

Spalte E

Ziel, d.h. der Zielpunkt, an den die entsprechende Leitung geht. Bei Zeile 2 z.B. geht die Leitung von der Klemme K1, Klemmpunkt 1 zur Heizung

Spalte F

Signalname. Alle Signalpfade mit gleichem elektrischen Signal erhalten den gleichen Namen, in Zeile 2 hat der Signalpfad z.B. die Bezeichnung +12V, damit können gleiche Signale leichter zusammengehörend in der Liste gefunden und bei sinnvollem Namen auch besser zur Funktion zugeordnet werden.

Spalte G

Leitungsquerschnitt in mm²

Spalte H

Farbe der Leitung

Spalte I

Anmerkung, hier stehen erläuternde Angaben, z.B. in Zeile 3, dass die Leitung an die werftseitig original eingebaute Klemmleiste geht.

Spalte J

Lage, d.h. die Position des Elements, z.B. hier in Zeile 2 findet man die Klemme K1 im Schaltschrank, oben

Spalte K

Bauteil Bezeichnung, diese gibt die Bestellbezeichnung des entsprechenden Elements an, hier in Zeile 2 handelt es sich um eine Phoenix Reihenklemme Typ ST10, grau.
