Fahrhebel und Motorsteuerung

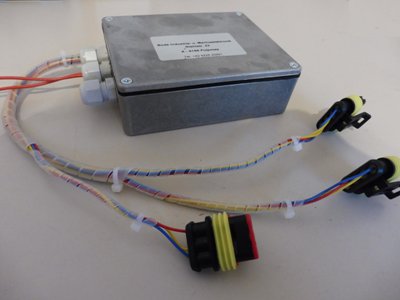

Elektronikbox EHS-U-EB

  • Ideal f├╝r den Eigenbau eines individuellen Fahrschalters
  • komplette Elektronik identisch zum EHS-U-D, lediglich das geeignete Potentiometer mu├č angeschlossen werden
  • universell anwendbar f├╝r 1 und 2 Motoren Antriebsanlagen
  • Steuerspannung f├╝r Motordrehzahl 0 ... 10V oder 0 ... 5V w├Ąhlbar
  • einstellbare Drehzahlobergrenze
  • getrennte Fahrtrichtungssteuersignale, w├Ąhlbar high oder low-aktiv
  • Anschlu├č f├╝r Schl├╝sselschalter
  • Anschlu├č f├╝r 2 Status-LED mit 3 Anzeigezust├Ąnden (eingeschaltet, vorw├Ąrts, r├╝ckw├Ąrts), getrennt f├╝r Steuerbord- und Backbord Antrieb
  • interierter Freigabekontakt, w├Ąhlbar high oder low-aktiv
  • weiter Betriebsspannungsbereich 15 ... 60V, optional 9 ...18V DC und 18 ... 72V DC
  • sehr kompakte Abma├če 120 x 100 x 38mm
  • eingebaut in einem robusten Aluminiumgeh├Ąuse
  • unkomplizierter elektrischer Anschlu├č mittels Leiterplattenklemmen bzw. Steckverbinder
  • Qualit├Ąt “Made in Austria”

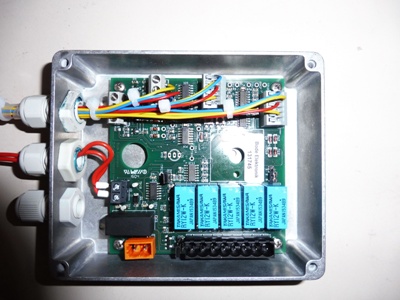

EHS-U-EB innen 01

Es wird immer Situationen geben, in denen keiner unser EHS-U Fahrschalter eingesetzt werden kann, sei es, dass kein passender Ein- bauort zu finden ist, sei es, dass eine individuelle Optik gefordert wird..

In diesen F├Ąllen ist die EHS-U Elektronikbox die richtige Wahl.

In einem robusten und kompakten Aluminiumgeh├Ąuse ist die komplette EHS-U Elektronik eingebaut, lediglich die Potentiometer, falls gew├╝nscht der Schl├╝sselschalter und die Status-LED sind anzuschlie├čen. Dies erfolgt ganz einfach mit Steuerleitungen an 5 eindeutig gekennzeichneten Klemmen auf der Leiterplatte. Der Anschlu├č des Motorcontrollers und der Stromversorgung erfolgen wie bei der EHS-U auch ├╝ber 2 Steckverbinder.

Damit stehen Ihnen alle M├Âglichkeiten der standard EHS-U zum Bau Ihres ganz Ihren Vorstellungen entsprechenden und zum Design der Yacht passenden Fahrschalters zur Verf├╝gung.

Preise (incl. 20% MwSt. zzgl. Versandkosten )

Artikelbezeichnung

Beschreibung

Artikelnummer

Preis (EUR)

EHS-U-EB

Elektronikbox zum idividuellen Eigenbau eines Einhebelfahrschalter komplett f├╝r 1 oder 2 Motoren, Ausf├╝hrung 15 ... 60V

6600000576

319,00

EHS-U-EB-12V

Elektronikbox zum idividuellen Eigenbau eines Einhebelfahrschalter komplett f├╝r 1 oder 2 Motoren, Ausf├╝hrung 9 ... 18V, galvanische Trennung

6600000577

339,00

EHS-U-EB-HV

Elektronikbox zum idividuellen Eigenbau eines Einhebelfahrschalter komplett f├╝r 1 oder 2 Motoren, Ausf├╝hrung 18 ... 72V, galvanische Trennung

660000078

339,00

technische Daten EHS-U-EB

Betriebsspannung

15... 60V (Standardausf├╝hrung), 18 ... 72V DC (Ausf├╝hrung HV), 9 ... 18V (Ausf├╝hrung 12V), Ausf├╝hrungen 12V und HV mit galvanischer Trennung Betriebsspannung und Steuersignale

Fahrsignal getrennt f├╝r jeden Motorl

0 ... 10V DC oder 0 ... 5V DC (einstellbar ├╝ber Jumper)

symmetrisch f├╝r vorw├Ąrts und r├╝ckw├Ąrts, 0V entspricht Fahrschaltermittelstellung

Fahrsignalbegrenzung

einstellbar mit Potentiometer ├╝ber gesamten Bereich des Fahrsignals gemeinsam f├╝r beide Motoren

Fahrtrichtung getrennt f├╝r jeden Motor

getrennte Signale f├╝r vorw├Ąrts und r├╝ckw├Ąrts

High aktiv = Betriebsspannung oder 12V, Low aktiv = GND (w├Ąhlbar ├╝ber Jumper)

Fahrschaltermittelstellung = offener Ausgang (Relaisausgang)

Fahrsperre

Bei Fahrschaltermittelstellung getrenntes Signal zum Sperren des Motors, Relaisausgang

einstellbar ├╝ber Jumper: Sperre = GND, Freigabe = offen oder Speere = offen, Freigabe = GND

Status LED

aus = EHS-U ausgeschaltet, gr├╝n blinkend = EHS-U eingeschaltet, Fahrschalter Mittelstellung, gr├╝n = beide Motoren vorw├Ąrts, rot = beide Motoren r├╝ckw├Ąrts, 2x 3 pol Klemmanschlu├č f├╝r 2 LED getrennt f├╝r beide Motoren

Schl├╝sselschalter

2 pol. Klemme f├╝r Schl├╝sselschalter, schaltet EHS-U ein/aus, schaltet Betriebsspannung bis 2A auf separatem Ausgang

Leitungsquerschnitte, zul├Ąssige Kabell├Ąngen

Potentiometer und LED: 0,25mm┬▓, max. 2m; Anschlu├č Schl├╝sselschalter: 0,5mm┬▓, max. 2m; Stromversorgung: 0,5 ... 1,0mm┬▓, max. 10m; Steuerleitungen Motorcontroller: 0,50mm┬▓, max. 10m

Ausf├╝hrung

Aluminiumgeh├Ąuse mit verschraubten Deckel und umlaufender Dichtung. 2x Kabeldurchf├╝hrungen

Abma├če

100 x 120 x 38 (B x L x H, ohne Kabeldurchf├╝hrungen)

Schutzart

Frontplatte und Kabeldurchf├╝hrung IP65, umlaufende Gummidichtung

Befestigung

3x Bohrung 3,6mm im Geh├Ąuseinneren
