Fahrhebel und Motorsteuerung

Umschalter f├╝r 2 Fahrst├Ąnde EHS-UMS

Sollte am Schiff mehr als ein Fahrstand vorhanden sein, z.B. Innen- und Au├čensteuerstand oder Steuerstand und Fernbedienung, mu├č eine Wahlm├Âglichkeit zwischen den Fahrst├Ąnden vorhanden sein. Diese Wahlm├Âglichkeit mu├č sicher stellen, da├č nur die Fahrbefehle des gew├Ąhlten Bedienplatzes aktiv sind, der andere Bedienplatz sicher deaktiviert ist.

Falls der zweite Bedienplatz z.B. aus der Fernbedieneinheit EHS-U-FB bestehen, so mu├č ferner sicher gestellt sein, da├č die Kabelverbindung von der Fernbedienung zur Motorsteuerung gesteckt ist, ansonsten besteht die Gefahr, da├č auf einen nicht existenten Bedienplatz geschaltet wird.

Diese Forderungen erf├╝llt die Baugruppe EHS-UMS vollst├Ąndig.

Hier die wichtigsten Features:

  • Umschaltung der Signale:

Fahrtrichtung vorw├Ąrts, jeweils getrennt Stb und Bb

Fahrtrichtung r├╝ckw├Ąrts, jeweils getrennt Stb und Bb

Fahrsignal jeweils getrennt, Stb und Bb

  • Vorrangschaltung f├╝r Fahrstand 1 beim Einschalten
  • Umschalten nur bei Fahrhebelmittelstellung m├Âglich
  • Pr├╝fschleife zur Kontrolle ob 2. Fahrhebel (Fernbedienung) vorhanden.
  • Anzeige des gew├Ąhlten Fahrstands ├╝ber die LED-Anzeige (Leuchttaster) mit St├Ârungssignalisierung
  • einfaches Umschalten ├╝ber Taster
  • Betriebsspannung entweder 12V oder 18 - 72V
  • absolut “saubere” Trennung zwischen den beiden Fahrsignalen durch Relaisumschaltung
  • Kaskadierbarkeit f├╝r mehr als 2 Fahrst├Ąnde m├Âglich
  • Aufbau im robusten, wassergesch├╝tzten Geh├Ąuse in Schutzart IP65

Lieferumfang

elekronische Umschalteinheit betriebsbereit im Geh├Ąuse

2 St. Leuchttaster 22mm

2 St. Buchsen RM 5,08, 4 pol.

3 St. Buchsen RM 5,08, 8 pol.

Dokumentation

Preise (incl. 20% MwSt. zzgl. Versandkosten )

Artikelbezeichnung

Beschreibung

Artikelnummer

Preis (EUR)

EHS-UMS-12V

Fahrstandumschaltbox f├╝r 2 Fahrst├Ąnde, Ausf├╝hrung 12V

6600000584

324,65

EHS-UMS-HV

Fahrstandumschaltbox f├╝r 2 Fahrst├Ąnde, 18 ... 72V DC

6600000585

324,65

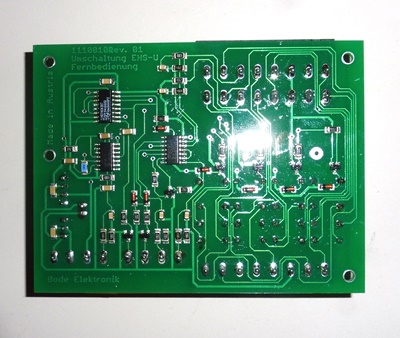

EHS-U-UMS Bauteileseite

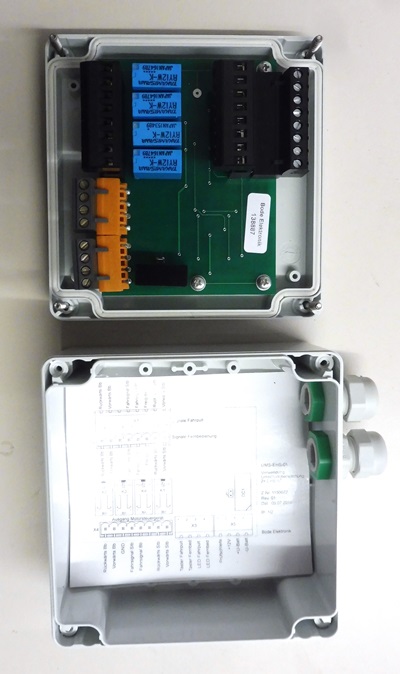

EHS-U-UMS gesamt

technische Daten EHS-UMS

Betriebsspannung

12V Version: 9 ... 18V DC,

HV-Version: 18 ... 72V DC

galvanische Trennung

├╝ber Jumper einstellbar

geschaltete Signale

Fahrtrichtung vorw├Ąrts Stb

Fahrtrichtung vorw├Ąrts Bb

Fahrtrichtung r├╝ckw├Ąrts Stb

Fahrtrichtung r├╝ckw├Ąrts Bb

Fahrsignal Stb

Fahrsignal Bb

Sicherheitsschaltung

Umschalten nur bei Fahrhebelmittel- stellung m├Âglich

Bei Fernbedienungseinsatz ├ťberpr├╝fung ob Fernbedienung angesteckt

Vorrangschaltung

Fahrstand 1

Bedienung

Tastschalter f├╝r jeden Fahrstand, Parallelschaltung mehrerer Taster m├Âglich

Statusanzeige

LED in Taster integriert, Blinken bei St├Ârung

Ausf├╝hrung

Kunststoffgeh├Ąuse (Polycarbonat), hellgrau, mit umlaufender Dichtung, 2 Kabeldurchf├╝hrungen

Abma├če

122 x 120 x 57mm (L x B x H) ohne Kabelverschraubung

Schutzart

IP65

Befestigung

4 Bohrungen 4,2mm

Anschlu├č

Steckverbinder RM 5,08, 2 x 4 pol., 3 x 8 pol.
