Golden Motors - Motorsteuergeräte

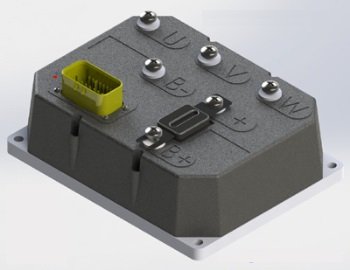

HPC300H
Programmierbares Motorsteuergerät, geeignet für BLDC-Motoren bis zu 5kW Nennleistung mit Hall- Drehzahlgeber, externe Kühlung.
|
Betriebsspannung (Batterie) |
48V |
72V |
96V |
|
Strom dauernd / Spitze (1 Minute) |
180 / 360A |
150 / 300A |
120 / 240A |
|
Betriebsarten |
Torque-, Power-, Speed Control |
||
|
programmierbar |
über USB, optional CAN |
||
|
Rekuperation |
ja, programmierbar |
||
|
Schutzart |
IP66, ausgenommen Hochstromanschlüsse |
||
|
Abmaße |
191,5 x 148,5 x 78,5mm |
||
|
Gewicht |
2,2kg |
||
|
Bezeichnung |
Betriebsspannung |
Bestellnummer |
|
HPC300H-48 |
48V |
6600000350 |
|
HPC300H-72 |
72V |
6600000351 |
|
HPC300H-96 |
96V |
6600000352 |
HPC Controller User Guide
HPC300H Maßzeichnung

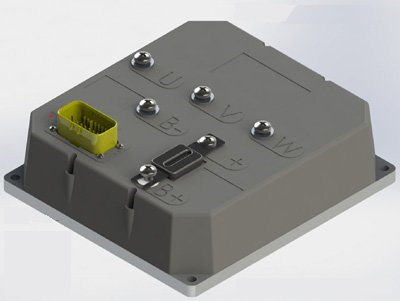

HPC500H
Programmierbares Motorsteuergerät, geeignet für BLDC-Motoren bis zu 10kW Nennleistung mit Hall- Drehzahlgeber, externe Kühlung.
|
Betriebsspannung (Batterie) |
48V |
72V |
96V |
|
Strom dauernd / Spitze (1 Minute) |
300 / 600A |
250 / 500A |
200 / 400A |
|
Betriebsarten |
Torque-, Power-, Speed Control |
||
|
programmierbar |
über USB, optional CAN |
||
|
Rekuperation |
ja, programmierbar |
||
|
Schutzart |
IP66, ausgenommen Hochstromanschlüsse |
||
|
Abmaße |
191,5 x 207,5 x 75,9mm |
||
|
Gewicht |
2,9kg |
||
|
Bezeichnung |
Betriebsspannung |
Bestellnummer |
|
HPC500H-48 |
48V |
6600000353 |
|
HPC500H-72 |
72V |
6600000354 |
|
HPC500H-96 |
96V |
6600000355 |

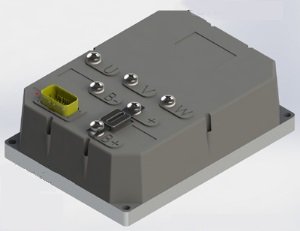

HPC700H
Programmierbares Motorsteuergerät, geeignet für BLDC-Motoren bis zu 20kW Nennleistung mit Hall- Drehzahlgeber, externe Kühlung.
|
Betriebsspannung (Batterie) |
48V |
72V |
96V |
|
Strom dauernd / Spitze (1 Minute) |
420 / 840A |
350 / 700A |
280 / 560A |
|
Betriebsarten |
Torque-, Power-, Speed Control |
||
|
programmierbar |
über USB, optional CAN |
||
|
Rekuperation |
ja, programmierbar |
||
|
Schutzart |
IP66, ausgenommen Hochstromanschlüsse |
||
|
Abmaße |
200 x 276 x 101,3mm |
||
|
Gewicht |
5,79kg |
||
|
Bezeichnung |
Betriebsspannung |
Bestellnummer |
|
HPC700H-48 |
48V |
6600000356 |
|
HPC700H-72 |
72V |
6600000357 |
|
HPC700H-96 |
96V |
6600000358 |
HPC700H Maßzeichnung

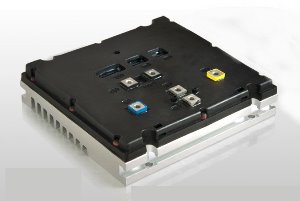

VEC300
Programmierbares Motorsteuergerät, geeignet für BLDC-Motoren bis zu 5kW Nennleistung mit Hall-Drehzahlgeber, Sinusansteuerung des Motors, Vektorsteuerung, externe Kühlung.
Achtung:
Nur Drehmomentregelung, keine Drehzahlregelung, daher können eventuell Probleme auftreten, sofern eine Leerlaufdrehzahl zum Schalten eines Getriebes erforderlich ist
Rekuperation nur bei Drehrichtung im Uhrzeigersinn möglich.
|
Betriebsspannung (Batterie) |
48V |
72V |
96V |
|
Strom dauernd / Spitze (1 Minute) |
120 / 300A |
100 / 300A |
80 / 250A |
|
Betriebsarten |
Torque-Control |
||
|
programmierbar |
über USB, optional CAN |
||
|
Rekuperation |
ja, (nur vorwärts) programmierbar |
||
|
Schutzart |
IP54, ausgenommen Hochstromanschlüsse |
||
|
Abmaße |
190 x 180 x 50mm |
||
|
Gewicht |
2,5kg |
||
VEC Beschreibung
|
Bezeichnung |
Betriebsspannung |
Bestellnummer |
|
VEC300-48 |
48V |
6600000359 |
|
VEC300-72 |
72V |
6600000360 |
|
VEC300-96 |
96V |
6600000361 |

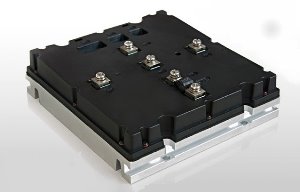

VEC500
Programmierbares Motorsteuergerät, geeignet für BLDC-Motoren bis zu 10kW Nennleistung mit Hall-Drehzahlgeber, Sinusansteuerung des Motors, Vektorsteuerung, externe Kühlung.
Achtung:
Nur Drehmomentregelung, keine Drehzahlregelung, daher können eventuell Probleme auftreten, sofern eine Leerlaufdrehzahl zum Schalten eines Getriebes erforderlich ist
Rekuperation nur bei Drehrichtung im Uhrzeigersinn möglich.
|
Betriebsspannung (Batterie) |
48V |
72V |
96V |
|
Strom dauernd / Spitze (1 Minute) |
200 / 500A |
150 / 500A |
120 / 450A |
|
Betriebsarten |
Torque-Control |
||
|
programmierbar |
über USB, optional CAN |
||
|
Rekuperation |
ja, (nur vorwärts) programmierbar |
||
|
Schutzart |
IP54, ausgenommen Hochstromanschlüsse |
||
|
Abmaße |
200 x 190 x 58mm |
||
|
Gewicht |
3,2kg |
||
VEC Beschreibung
|
Bezeichnung |
Betriebsspannung |
Bestellnummer |
|
VEC500-48 |
48V |
6600000362 |
|
VEC500-72 |
72V |
6600000363 |
|
VEC500-96 |
96V |
6600000364 |
