individuelle Schaltpanele

Sobald Sie zus├Ątzliche elektrische Verbraucher, seien es jetzt zus├Ątzliche Navigationsger├Ąte, ein weiterer K├╝hlschrank oder die neue Cockpitbeleuchtung in Ihrem Schiff installieren, Sie sto├čen sehr schnell an die Grenzen Ihres Originalschaltpanels.

Entweder Sie klemmen diese neuen Ger├Ąte auf Schalter mit, sagen wir einmal ├Ąhnlichen Verbrauchern, hinzu, dann entsteht der ber├╝hmte “Strau├č” von Kabelschuhverteilern, irgendwann verbunden mit Wackelkontakten und verschmorten, da ├╝berlasteten Schaltern oder aber Sie g├Ânnen Ihrem  Schiff ein neues oder ein zus├Ątzliches Schaltpanel.

Es gibt am Markt eine gro├če Auswahl fertiger Panele in allen erdenklichen Gr├Â├čen, Qualit├Ątsausf├╝hrungen und Preisen zu kaufen, nur werden diese selten genau Ihre Anforderungen erf├╝llen, weder was die Art und Anzahl der gew├╝nschten Komponenten, der Funktionalit├Ąt  noch die Abma├če und das Design angeht.

Falls Sie also die genau f├╝r Ihre Bed├╝rfnisse zugeschnitte L├Âsung suchen, auch wenn sie vielleicht im ersten Augenblick ungew├Âhnlich erscheint, fragen Sie uns, Sie werden erstaunt sein, wie g├╝nstig Sie die genau passende, individuelle Schaltpanell├Âsung erhalten k├Ânnen.

An Hand einiger ausgef├╝hrter Beispiele m├Âchten wir Ihr Interesse wecken:

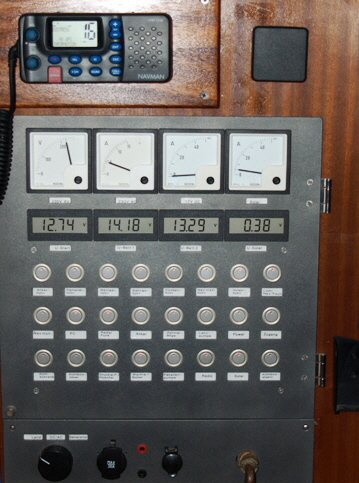

Schaltpanel auf einer Bavaria 47 als Ersatz f├╝r das Originalpanel

Funktionsumfang und Ausf├╝hrung

  • 32 Sensortasten aus Edelstahl mit LED-Anzeige
  • 4 Digitalvoltmeter f├╝r die Batterieb├Ąnke und Photovoltaik
  • 1 analoges Voltmeter f├╝r 230V-Bordnetz
  • 1 analoges Amperemeter f├╝r 230V-Bordnetz
  • 1 analoges Amperemeter f├╝r den Ladestrom
  • 1 analoges Amperemeter f├╝r die Stromentnahme aus den Servicebatterien
  • Beschriftung der Taster und Instrumente hintergrund beleuchtet, Beschriftung auswechselbar, gesch├╝tzt  hinter Acrylglas
  • 12V DC Steckdosen (Standard-, Zigarrenanz├╝nder- und 4mm Buchsen)
  • Umschalter Landanschlu├č - Generator - Wechselrichter
  • ausgef├╝hrt in 2mm Aluminium, anthrazit pulverbeschichtet

Auf dem Panel selbst befinden sich bei diesem Projekt lediglich die Bedienelemente und Anzeigen. Die eigentlichen Anschlu├čklemmen, Relais, Sicherungen, Shunts und sonstigen Funktionselemente sind auf einer hinter der Panelplatte eingebauten Schalttafel auf 35mm Tragschienen montiert und werden ├╝ber Steuerleitungen von den Bedienelementen angesteuert..

Bav47 neu klein02

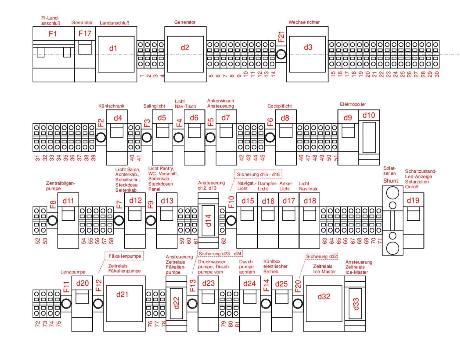

Lage der Klemmen Schaltschrank Hauptpanel-002

Auf dem Panel selbst befinden sich bei diesem Projekt lediglich die Bedienelemente und Anzeigen.

Die eigentlichen Anschlu├čklemmen, Relais, Sicherungen, Shunts und sonstigen Funktionselemente sind auf einer hinter der Panelplatte eingebauten Schalttafel auf 35mm Tragschienen montiert und werden ├╝ber Steuerleitungen von den Bedienelementen angesteuert.

Hiermit ist auch bei komplexen Steuerungen ein hohes Ma├č an ├ťbersichtlichkeit und Flexibilit├Ąt sicher gestellt.


Kleines Zusatzpanel auf einer Bavaria 46

Funktionsumfang und Ausf├╝hrung

  • Batteriemonitor Sterling PMP1
  • 4 LED f├╝r ├ťberwachung 230V Bordnetz (Landanschlu├č vorhanden - Generator liefert 230V - Wechselrichter liefert 230V - 230V Bordnetz in Ordnung
  • 6 Schalter mit integrierter Sicherung (ETA-Schalter) und LED Zustandsanzeige
  • 12V DC Steckdosen als 4mm Buchsen
  • ausgef├╝hrt in 2mm Aluminium, schwarz eloxiert
Panel klein

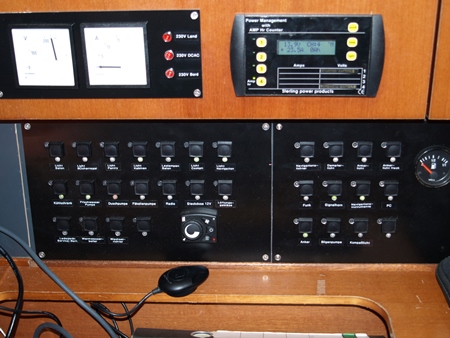

Schaltpanel auf einer Dufor 385 mit MOSFet Schalter PFS01

Funktionsumfang und Ausf├╝hrung

  • 30 smarte elektronische Schalter PFS01 in PROFET Technologie als Tester mit LEDStatusanzeige
  • Heizungsregler f├╝r Dieselheizung
  • 2 Schukosteckdosen 230V AC
  • 12V DC Steckdosen als 4mm Buchsen
  • 12V Steckdose “Zigarettenanz├╝ndergr├Â├če”
  • 12V Steckdose als ST-Power Steckverbinder
  • Tankanzeige
  • ausgef├╝hrt in 3mm Dibond schwarz

Bei vollst├Ąndige Erneuerung der Elektrik einer Dufor 385 wurde  das neue Schaltpanel auf mit den von uns entwickelten smarten Halbleiterschalter PFS01 auf PROFET Basis realisiert.

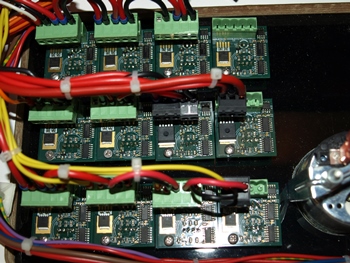

Bei dem Schaltermodul PFS01 handelt es sich um einen smarten Halbleiterschalter mit Eigendiagnose, der f├╝r unterschiedliche Laststr├Âme von uns gefertigt wird. EIn groer Vorteil dieser Technik ist das verschlei├čfreie Schalten der Laststr├Âme, da die Taster lediglich das Steuersignal im ┬ÁA-Bereich schalten mu├č.

Bedientaster, Status-LED und die eigentliche Elektronik sind in einer 35 x35mm kleinen Baugruppe zusammengefa├čt, die einem modluaren Aufbau im 35mm Raster erlaubt.

Der Anschlu├č erfolgt ├╝ber Standardsteckverbinder im 5,08mm Raster, wobei die Versorgungsspannung von Modul zu Modul durchgeschleift wird.

Auf dieser Basis lassen sich h├Âchst flexibel auch umfangreiche Steuerungen realisieren.

Auf einem Zusatzpanel haben wir ein Voltmeter und Amperemeter sowie 3 Status-LED f├╝r das 230V AC Bordnetz aufgebaut.

P9148270
P9148271

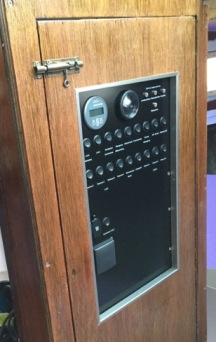

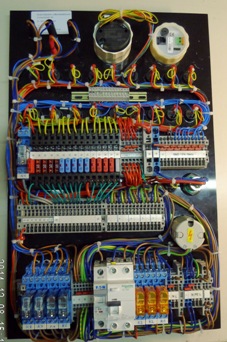

Servicepanel einer Motoryacht f├╝r ein komplett-Refit

Funktionsumfang und Ausf├╝hrung

  • 14 Schalter mit LED-Anzeige f├╝r 12V Verbraucher
  • 5 Schalter mit LED-Anzeige f├╝r 230V AC Verbraucher, geschaltet ├╝ber Leistungsrelais
  • 15 ETA-├ťberstromsicherungen
  • 1 Batteriemonitor f├╝r die 12V Servicebatterien
  • 1 Frischwassertankanzeige
  • 1 Steckdose 12V
  • 1 Steckdose 230V AC
  • automatischer Umschalter 230V AC Landanschlu├č / Wechselrichter mit LED-Statusanzeige
  • FI-Schalter und 230V Netzsicherungsautomat
  • blinkende LED-Anzeige f├╝r Bilgenalarm
  • alle Anschl├╝sse zum Bordnetz mit Stecker, damit einfachste Montage an Bord
  • ausgef├╝hrt in 3mm Aluminium-Verbundplatte
Panel MY 03
Panel MY 01

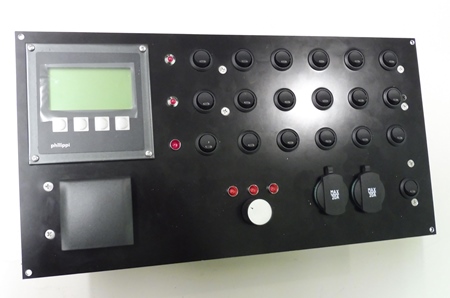

Servicepanel einer Motoryacht f├╝r ein komplett-Refit

Funktionsumfang und Ausf├╝hrung

  • 18 Wippenschalter mit integrierter Status-LED
  • Wahldrehschalter f├╝r die Navigationsbeleuchtung mit 3 Status-LED
  • Status-LED 230V AC
  • Status-LED Bilgenalarm
  • 1 Schukosteckdose 230V AC
  • 2 St├╝ck geschaltete 12V Steckdose
  • 18 mit Stecksicherungen abgesicherte Stromkreise
  • kombinierter Batteriemonitor mit Tankanzeige
  • ausgef├╝hrt in 3mm Dibond schwarz

DIeses Projekt wurde f├╝r die Erneuerung der Stromverteilung auf einer klassischen 10m Holzyacht realisiert.

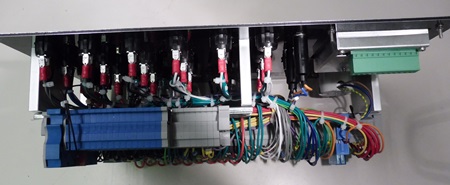

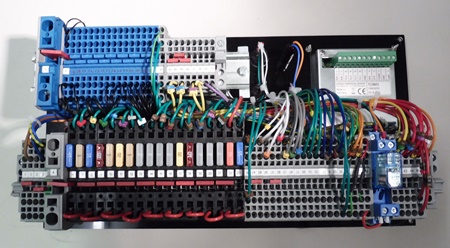

AUf dem Schiff stand nur sehr wenig Raum, insbesondere in der Einbautiefe zur Verf├╝gung, daher erfolgte ein ├Ąu├čerst kompakter Aufbau mit auf der Panelr├╝ckseite befindlichen Reihenklemmen und Flachstecksicherungen im Reihen- klemmengeh├Ąuse.

P1010858
P1010853
P1010850
