MSG - “Plug and Play” Motorkomplettsteuerungen

Um Ihnen die Umrüstung der Antriebsanlage auf elektrischen Antrieb zu erleichtern haben wir die Motorsteuerungsbaugruppen der Baureihe MSG entwickelt.

Damit müssen Sie sich keine Gedanken um die erforderlichen Komponenten machen, kein aufwendiges konfektionieren von Steckverbinder, Montage diverser Einzelkomponenten auf einer auch erst zu beschaffenden Trägerplatte, komplizierte Beschaffung von speziellem Installationsmaterial in Kleinstmengen usw. Und es sind auch keine nur einmal benötigten Spezialwerkzeuge erforderlich.

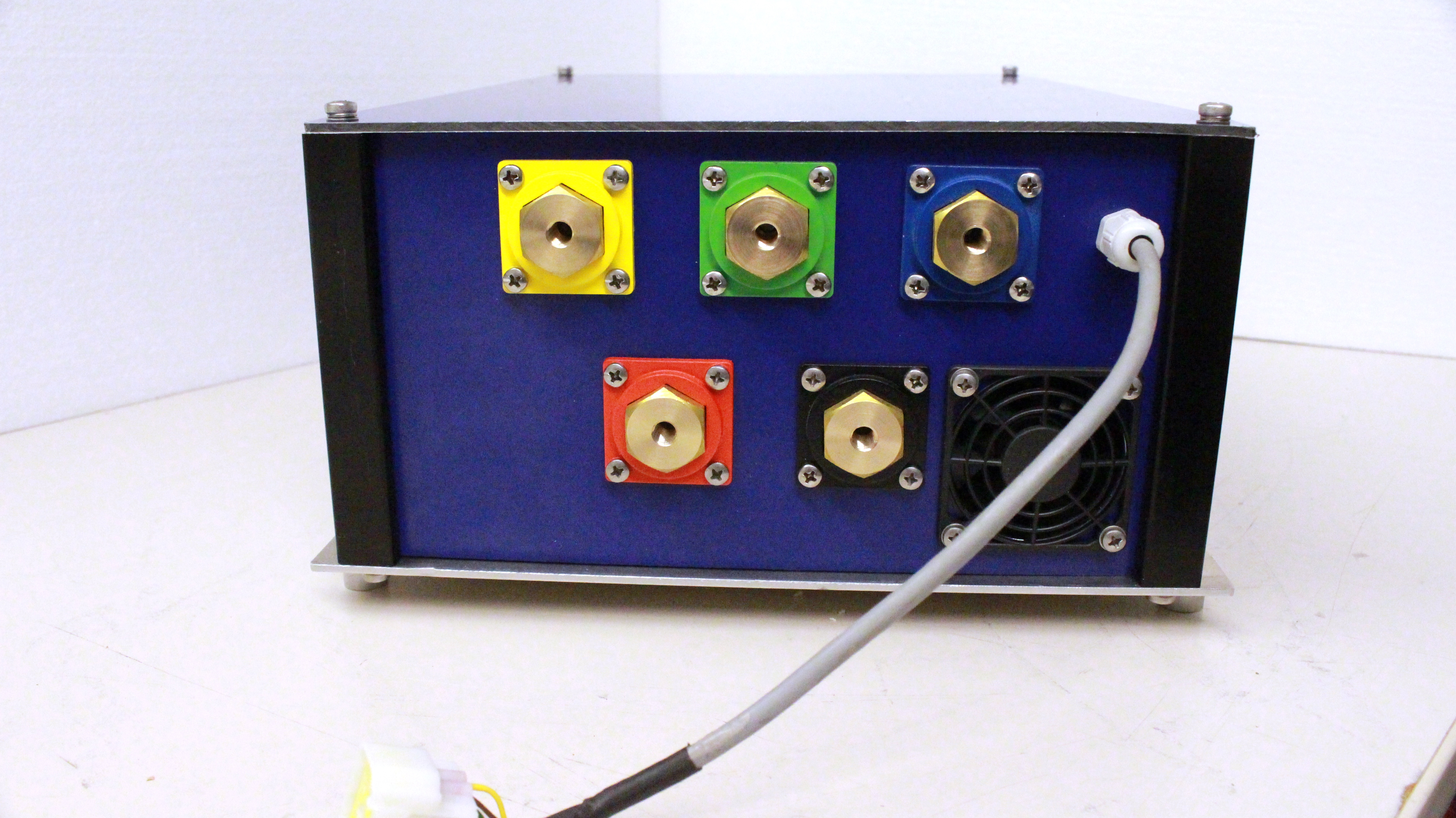

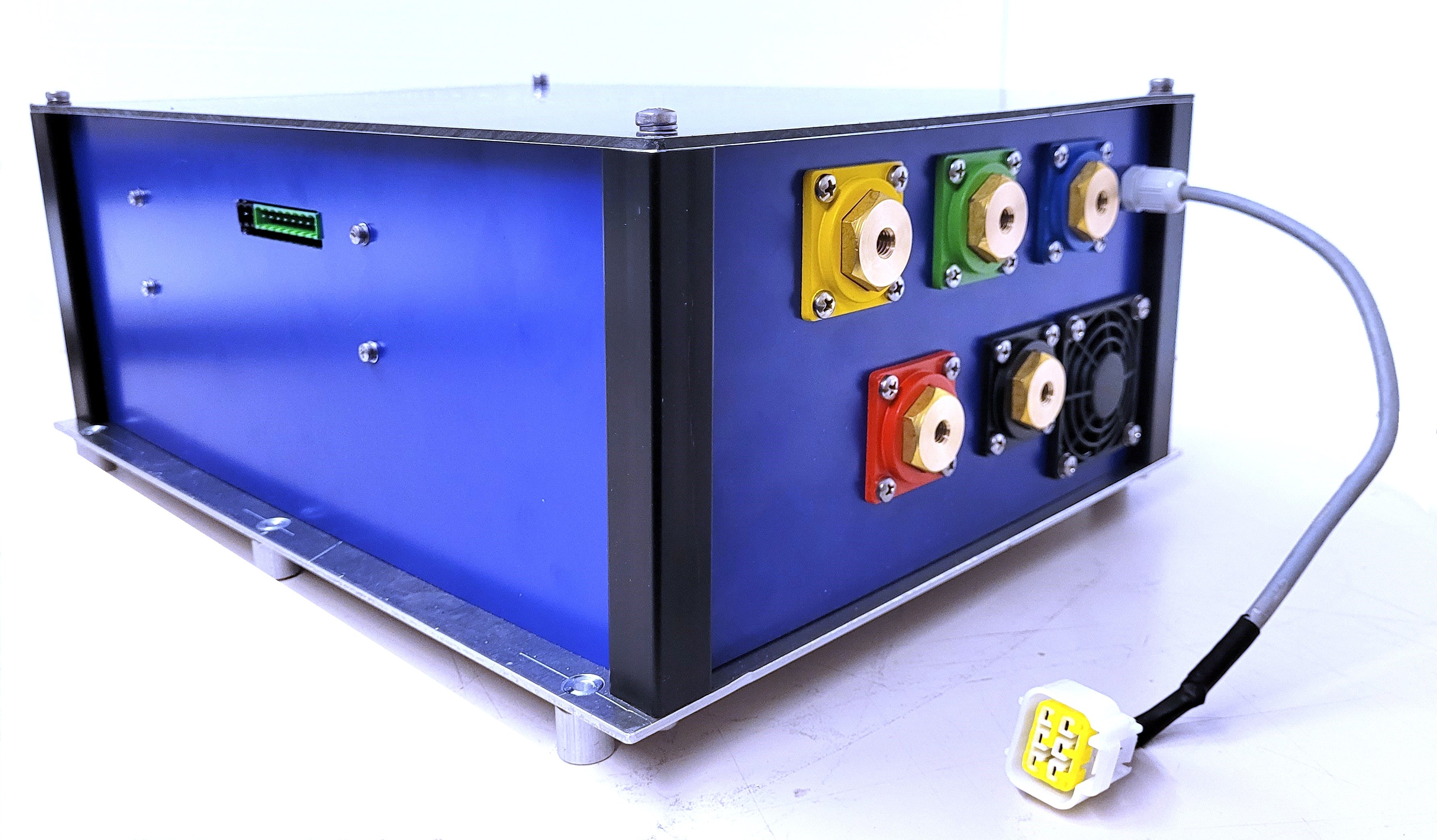

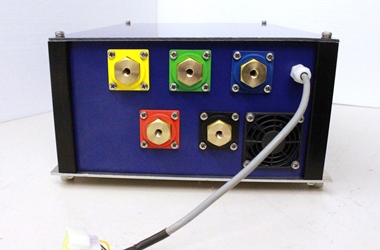

Stattdessen müssen lediglich das fertig konfektionierte mehrpolige Steuerkabel vom Fahrschalter und das ebenfalls fertig konfektionierte Sensorkabel vom Motor am MSG eingesteckt, sowie die drei Motorphasenleitungen und die beiden Leitungen von der Fahrbatterie an die M8 Anschlüsse angeschraubt werden. Und um hier Verwechslungen zu vermeiden sind die Anschlüsse eindeutig farbig gekennzeichnet.

Damit sind alle Arbeiten abgeschlossen und der Antrieb kann nach kürzester Zeit in Betrieb genommen werden.

Die Modellpalette umfaßt mehrere Leistungsklassen, aktuell beginnend bei 80A Dauerstrom bis zu 300A Dauerstrom und Betriebsspannungen von 24V bis zu 96V.

Äußerst wichtig für einen problemlosen Betrieb der Antriebsanlage ist die gute Wärmeabfuhr vom Motorsteuergerät. Auch bei einem sehr guten Wirkungsgrad der angebotenen Motorsteuergeräte von bis über 98% ist die als Wärme abzuführende Verlustleistung nicht zu vernachlässigen. Sie beträgt zum Beispiel bei einem 10kW Antrieb und einem Kelly Controller KLS4875N (48V, 200A) immer noch fast 200W.

Daher rüsten wir die Motorsteuerungen MSG je nach Einsatzort und Einsatzbedingungen des Schiffes entweder mit einer Zwangsluftkühlung oder falls erforderlich mit einer Flüssigkeitskühlung aus. Im letzteren Fall der Flüssigkeitskühlung wird der Kühlkreislauf des Motorsteuergeräts an die Zweikreiskühlung des Motors mit angeschlossen

Im System mit Flüssigkeitskühlung ist die elektronische Kühlwasserpumpensteuerung sowohl für die Seewasserpumpe als auch die Pumpe des Süßwasserkreislaufs mit im Motorsteuergerät MSG integriert. Auch hier müssen Sie lediglich die Pumpen und den Temperatursensor mittels Steckverbinder auf der Seitenwand anschließen.

Standardmäßig sind selbstverständlich immer eine Bluetooth Schnittstelle sowie die Anschlußmöglichkeit eines handelsüblichen Drehzahlmessers vorhanden.

Artikelbezeichnung		MSG-48-80	MSG-48-160	MSG-48-250	MSG-48-250-FK	MSG-48-300-FK
Nennbetriebsspannung	V	48	48	48	48	48
Dauerstrom / Spitzenstrom (1 min.)	A	80 / 120	160 / 400	250 / 500	250 / 500	300 / 500
Kühlung		Lüfter	Lüfter	Lüfter	Flüssigkeitskühlung	Flüssigkeitskühlung, Lüfter
Temperatursensor		-	-	-	PT1000 Anlegefühler
Anschluß Steuer- und Sensorsignale, sowie Kühlwasserpumpen		Steckverbinder PTR Hartmann, Reihe AK 5.08mm;
Anschluß Steuer- und Sensorsignale, sowie Kühlwasserpumpen		Fahrschalter 8 pol., Drehzahlmesser 2 pol.			Fahrschalter: 8pol., Drehzahlmesser, Temp.- sensor, Kühlwassertemperatur Anzeige: 2 pol., Pumpenrelais K1, K2: 1x 4 pol, temp.gesteuerter Relaisausgang K3, K4: je 3 pol..
Hochstromanschluß Batterie und Motor		Anschluß mit Schrauben M8
Ausgang für externe Verbraucher	V/A	optional lieferbar 12V oder 24V / 1A, Anschluß über 2 pol. Steckverbinder
Anschluß Kühlsystem		-	-	-	Schnellverbinder für PU-Schlauch 10mm
Bluetooth		Bluetoothschnittstelle integriert
Rekuperation		Rekuperation vorhanden, kann über Software deaktiviert werden
Abmaße (L x B x H)	mm	400 x 300 x 146
Befestigung		6 St. Abstandsbolzen h = 15mm, Bohrung 5,2mm
Schutzart		IP43, ausgenommen Hochstromanschlüsse
Gehäusematerial		Grundplatte: Aluminium 3mm, Seitenwände Dibond® 3mm, Eckprofile: Aluminium 20x20mm
Artikel Nr.		6600000204	6600000200	6600000201	6600000202	6600000203

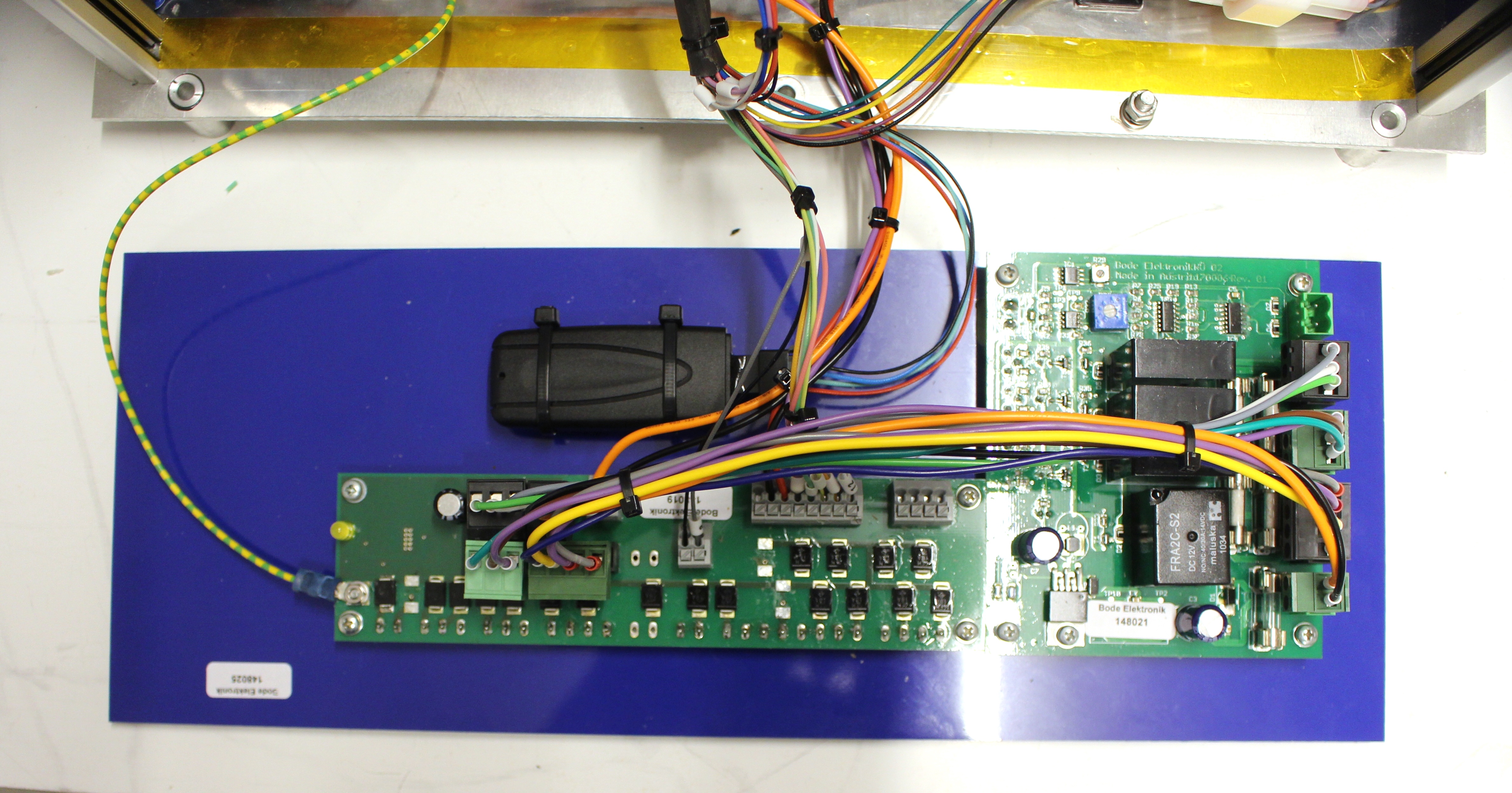

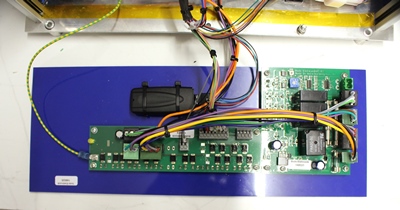

MSG-48-250-FK, aufgeklappte Seitenwand mit Anschlußbaugruppe IO_MotCon sowie Kühlwasserpumpensteuerung KWÜ02.

Alle Einstellungen der Kühlwasserpumpen erfolgen von außen, der Status der Pumpen wird über LED ebenfalls außen signalisiert

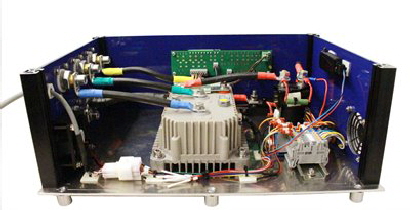

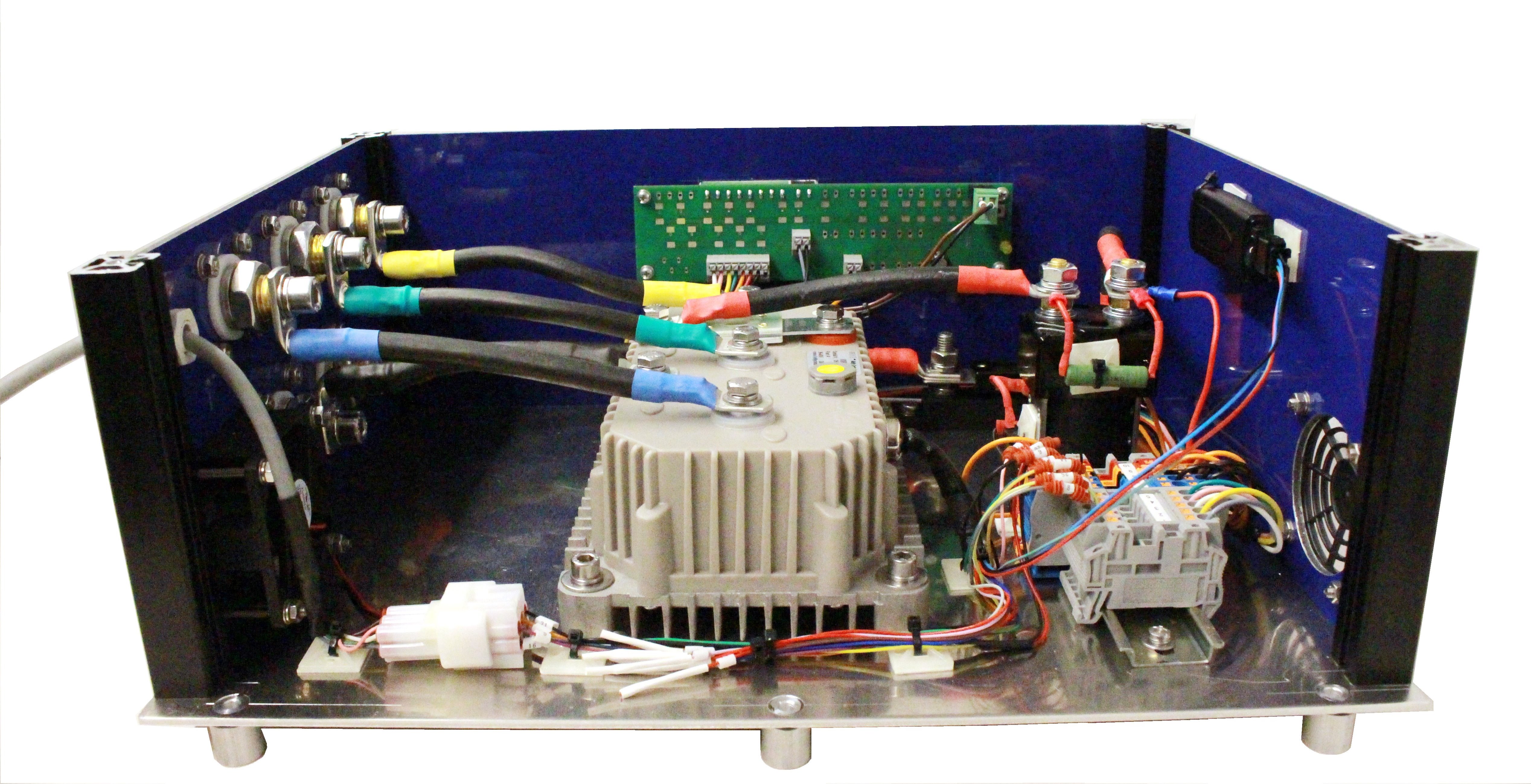

MSG-48-160, Innenansicht.
