Kellycontroller - Motorsteuergeräte
Kelly-Controls führt die wahrscheinlich größte Auswahl an Motorsteuergeräte für die unterschiedlichsten Motortypen. Das Preis- Leistungsverhältnis ist bei den Produkten von Kelly Controls sicherlich unübertroffen. Auch die Fertigungsqualität überzeugt.
Wir stellen Ihnen auf dieser Seite die interessantesten Modelle vor, weitere Typen finden Sie in unserer aktuellen Preisliste, bzw. können Sie bei uns direkt anfragen.
- KLS-N sinusoidal brushless Motorsteuergeräte BLDC 24 - 72V, 220A - 500A
- KLS-H sinusoidal brushless Motorsteuergeräte BLDC 24 - 84V, 220A - 500A
- KLS-8080I sinusoidal brushless Motorsteuergeräte (BLDC) 48 - 144V, 200 - 700A, galvanische Trennung
- KPM-KD 4-Quadranten Motorsteuergeräte (PMDC) 48 - 144V, 200 - 700A, galvanische Trennung
- PM 4-Quadranten Motorsteuergeräte (PMDC) 12 - 120V, 100 - 500A
Erläuterung der Kelly Controller Bezeichnungen (letzter Buchstabe):
C: CAN-Bus Typ
D: Kunststoffgehäuse mit Sicherung und Shunt
H: Kunststoffgehäuse mit Sicherung, Schutzart IP66
N: Kunststoffgehäuse nur tlws. mit Sicherung, Schutzart IP66, 8mm Aluminiumgrundplatte
S: Mini-Aluminumgehäuse, keine Sicherung, Anschlüsse auf der Stirnseite
I: opto-isoliert zwischen Steuer- und Laststromkreis
PS: sin/cos Drehzahlgeber

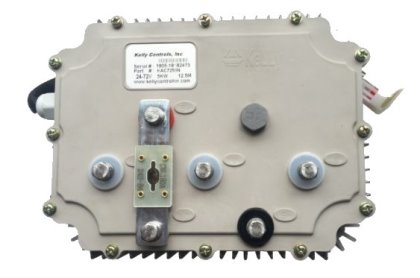

Programmierbares Motorsteuergerät für BLDC-Motoren mit Hall-Drehzahlgeber, Sinus-Ausgang, Rekuperationsmöglichkeit,,externe Kühlung 8mm Aluminiumkühlplatte, Schutzart IP66,
|
Modell Betriebsspannung (Batterie) |
KLS24xxN 24 - 48V |
KLS72xxN 40 - 90V |
|
|
Modell Strom dauernd / Spitze (30 Sek.) |
KLSxx18N 80A / 220A |
KLSxx45N 100A / 350A |
KLS7250N 110A / 380A |
|
Betriebsarten |
Torque-, Power-, Speed Control |
||
|
programmierbar |
RS232, USB über Adapter, optional CAN, PC und Android Software |
||
|
Rekuperation |
ja, programmierbar |
||
|
Schutzart |
IP66 |
||
|
Abmaße |
194 x 126 x 72mm (KLSxx18N) 194 x 148 x 72mm (KLSxx45N) 210 x 162 x 88mm (KLS7250N) |
||
|
Gewicht |
n.n. |
||
|
Bezeichnung |
Betriebsspannung / Dauerstrom ( Kurz-zeitstrom) |
Bestellnummer |
|
KLS2418N |
24V / 80A (220A) |
6600000365 |
|
KLS2445N |
24V / 100A (350A) |
6600000366 |
|
KLS7245N |
72V / 100A (350A) |
6600000367 |
|
KLS7250N |
72V / 110A 380A) |
6600000368 |
|
KLS7275N |
72V / 200A (500) |
6600000369 |
Programmierbares Motorsteuergerät mit höherer Ausgangsleistung für BLDC-Motoren mit Hall-Drehzahlgeber, Sinus-Ausgang, Rekuperationsmöglichkeit,,Sicherung, externe Kühlung 8mm Aluminiumkühlplatte, Schutzart IP66,
|
Modell Betriebsspannung (Batterie) |
KLS24xxH 20 - 30V |
KLS72xxH 40 - 90V |
KLS84xxH 40 - 105V |
|
Modell Strom dauernd / Spitze (30 Sek.) |
KLSxx22H 88A / 220A |
KLSxx45H 140A / 350A |
KLSxx75H 200A / 500A |
|
Betriebsarten |
Torque-, Power-, Speed Control |
||
|
programmierbar |
RS232, USB über Adapter, optional CAN, PC und Android Software |
||
|
Rekuperation |
ja, programmierbar |
||
|
Schutzart |
IP66 |
||
|
Abmaße |
194 x 126 x 87mm (KLSxx22H) 194 x 148 x 80mm (KLSxx45H) 288 x 186 x 68mm (KLS7275H) |
||
|
Gewicht |
n.n. |
||
|
Bezeichnung |
Betriebsspannung / Dauerstrom ( Kurz-zeitstrom) |
Bestellnummer |
|
KLS2422H |
24V / 88A (220A) |
6600000365 |
|
KLS2445H |
24V / 140A (350A) |
6600000366 |
|
KLS7245H |
72V / 140A (350A) |
6600000367 |
|
KLS7275H |
72V / 200A (500A) |
6600000368 |
|
KLS8430H |
84V / 100A (300) |
6600000369 |

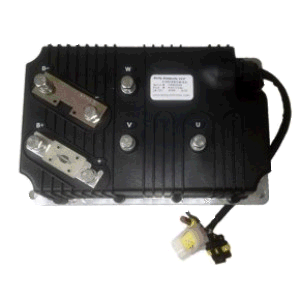

Programmierbares Motorsteuergerät für BLDC-Motoren mit Hall-Drehzahlgeber, Sinus-Ausgang, galvanische Trennung (opto-isoliert) zwischen Steuer- und Laststrom-kreisexterne Kühlung. Optional auch für sin/cos Geber in Version IPS verfügbar.
|
Modell Betriebsspannung (Batterie) |
KLS72xx 24 - 72V |
KLS96xx 24 - 96V |
KLS144xx 24 - 144V |
|
Modell Strom dauernd / Spitze (30 Sek.) |
KLSxx201 80A / 200A |
KLSxx301 120A / 300A |
KLSxx401 160A / 400A |
|
KLSxx501 200A / 500A |
KLSxx601 240A / 600A |
KLSxx701 280A / 700A |
|
|
Betriebsarten |
Torque-, Power-, Speed Control |
||
|
programmierbar |
RS232, USB über Adapter, optional CAN, PC und Android Software |
||
|
Rekuperation |
ja, programmierbar |
||
|
Schutzart |
IP44 |
||
|
Abmaße |
288 x 185 x 91,5mm 350 x 240 x 90,6mm (KLS14401-8080I) |
||
|
Gewicht |
4,5kg |
||
|
Bezeichnung |
Betriebsspannung / Dauerstrom ( Kurz-zeitstrom) |
Bestellnummer |
|
KLS72501-8080I |
72V / 200A (500A) |
6600000375 |
|
KLS72601-8080I |
72V / 240A (600A) |
6600000376 |
|
KLS72701-8080I |
72V / 280A (700A) |
6600000377 |
|
KLS96501-8080I |
96V / 200A (500A) |
6600000378 |
|
KLS96601-8080I |
96V / 240A (600A) |
6600000379 |
|
KLS14201-8080I |
144V / 80A (200A) |
6600000380 |
|
KLS14301-8080I |
144V / 120A (300A) |
6600000381 |
|
KLS14401-8080I |
144V / 160A (400A) |
6600000382 |

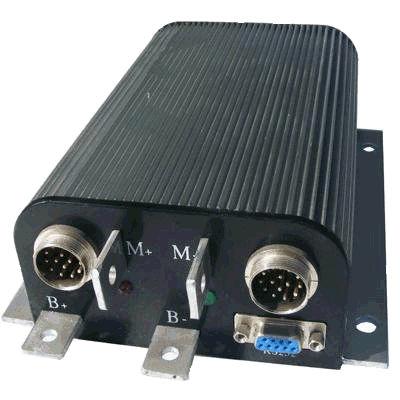

Programmierbares 4-Quadranten Motorsteuergerät für Permanentmagnet-DC-Motoren mit Bürsten
|
Modell Betriebsspannung (Batterie) |
PM24xxx 12 - 24V |
PM48xxx 24 - 48V |
PM72xxx 24 - 72V |
|
PM12xxxH 24 - 120V |
|
|
|
|
Modell Strom dauernd / Spitze (60 Sek.) |
PMxx101 40A / 100A |
PMxx201 80A / 200A |
PMxx301 120A / 300A |
|
Betriebsarten |
Torque-, Speed Control |
||
|
programmierbar |
RS232 PC Software |
||
|
Rekuperation |
ja, programmierbar |
||
|
Schutzart |
IP44 |
||
|
Abmaße (einschl. Anschlüsse) |
172 (198) x 146 x 62mm |
||
|
Gewicht |
4,2kg |
||
|
Bezeichnung |
Betriebsspannung / Strom |
Bestellnummer |
|
PM24201 |
24V / 80A |
6600000390 |
|
PM24301 |
24V / 120A |
6600000391 |
|
PM48201 |
48V / 80A |
6600000392 |
|
PM48301 |
48V / 120A |
6600000393 |
|
PM72201 |
72V / 80A |
6600000394 |
|
PM72301 |
72V / 120A |
6600000395 |
|
PM12101H |
120V / 40A |
6600000396 |
 |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
Programmierbares 4-Quadranten Motorsteuergerät für Permanentmagnet-Motoren mit Bürsten. |
||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
