Elektronikbox EHS-U-Duo-EB
- Ideal für den Eigenbau eines individuellen Fahrschalters
- komplette Elektronik identisch zum EHS-U-Duo, lediglich das geeignete Potentiometer muß angeschlossen werden
- universell anwendbar für 1 und 2 Motoren Antriebsanlagen
- Steuerspannung für Motordrehzahl 0 ... 10V oder 0 ... 5V wählbar
- einstellbare Drehzahlobergrenze
- getrennte Fahrtrichtungssteuersignale, wählbar high oder low-aktiv
- Anschluß für Schlüsselschalter
- Anschluß für 2 Status-LED mit 3 Anzeigezuständen (eingeschaltet, vorwärts, rückwärts), getrennt für Steuerbord- und Backbord Antrieb
- interierter Freigabekontakt, wählbar high oder low-aktiv
- weiter Betriebsspannungsbereich 18 ... 72V, optional 9 ...18V
- sehr kompakte Abmaße 120 x 100 x 57mm
- eingebaut in einem robusten Kunststoffgehäuse
- unkomplizierter elektrischer Anschluß mittels Leiterplattenklemmen bzw. Steckverbinder
- Qualität “Made in Austria”
Es wird immer Situationen geben, in denen keiner unser EHS-U Fahrschalter eingesetzt werden kann, sei es, dass kein passender Einbauort zu finden ist, sei es, dass eine individuelle Optik gefordert wird.
In diesen Fällen ist die EHS-U Elektronikbox die richtige Wahl.
Ferner ist beim Einsatz des Fahrschalteradapters FSA-VR die Elektronikbox EHS-U-EB erforderlich.

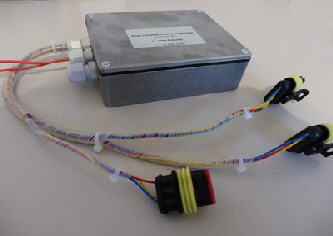

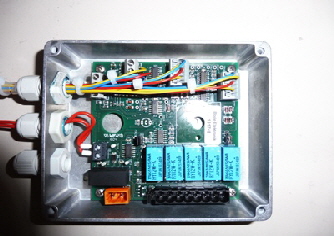

In einem robusten und kompakten Aluminiumgehäuse ist die komplette EHS-U-Duo Elektronik eingebaut, lediglich die Potentiometer, falls gewünscht der Schlüsselschalter und die Status-LED, sind anzuschließen. Dies erfolgt ganz einfach mit Steuerleitungen an 2, einmotorig, oder 4, 2 Motoren, eindeutig gekennzeichneten Klemmblöcken auf der Leiterplatte. Der Anschluß des Motorcontrollers und der Stromversorgung erfolgen wie bei der EHS-U-Duo auch über 3 Steckverbinder.
Damit stehen Ihnen alle Möglichkeiten der standard EHS-U zum Bau Ihres ganz Ihren Vorstellungen entsprechenden und zum Design der Yacht passenden Fahrschalters zur Verfügung.
|
Artikelbezeichnung |
Beschreibung |
Artikelnummer |
|
EHS-U-Duo-EB |
Elektronikbox zum idividuellen Eigenbau eines Einhebelfahrschalter komplett für 1 oder 2 Motoren, Ausführung 18 ... 72V, galvanische Trennung optional |
6600000576 |
|
EHS-U-Duo-EB-12V |
Elektronikbox zum idividuellen Eigenbau eines Einhebelfahrschalter komplett für 1 oder 2 Motoren, Ausführung 9 ... 18V, galvanische Trennung optional |
6600000577 |
technische Daten EHS-U-Duo-EB
|
Betriebsspannung |
18... 72V (Standardausführung), 9 ... 18V (Ausführung 12V), mit optionaler galvanischer Trennung Betriebsspannung und Steuersignale |
|
Fahrsignal getrennt für jeden Motorl |
0 ... 10V DC oder 0 ... 5V DC (einstellbar über Jumper) |
|
symmetrisch für vorwärts und rückwärts, 0V entspricht Fahrschaltermittelstellung |
|
|
Fahrsignalbegrenzung |
einstellbar mit Potentiometer über gesamten Bereich des Fahrsignals gemeinsam für beide Motoren |
|
Fahrtrichtung getrennt für jeden Motor |
getrennte Signale für vorwärts und rückwärts |
|
High aktiv = Betriebsspannung oder 12V, Low aktiv = GND (wählbar über Jumper) |
|
|
Fahrschaltermittelstellung = offener Ausgang (Relaisausgang) |
|
|
Fahrsperre |
Bei Fahrschaltermittelstellung getrenntes Signal zum Sperren des Motors, Relaisausgang |
|
einstellbar über Jumper: Sperre = GND, Freigabe = offen oder Speere = offen, Freigabe = GND |
|
|
Status LED |
aus = EHS-U ausgeschaltet, grün blinkend = EHS-U eingeschaltet, Fahrschalter Mittelstellung, grün = beide Motoren vorwärts, rot = beide Motoren rückwärts, 2x 3 pol Klemmanschluß für 2 LED getrennt für beide Motoren |
|
Schlüsselschalter |
2 pol. Klemme für Schlüsselschalter, schaltet EHS-U ein/aus, schaltet Betriebsspannung bis 2A auf separatem Ausgang |
|
Leitungsquerschnitte, zulässige Kabellängen |
Potentiometer und LED: 0,25mm², max. 2m; Anschluß Schlüsselschalter: 0,5mm², max. 2m; Stromversorgung: 0,5 ... 1,0mm², max. 10m; Steuerleitungen Motorcontroller: 0,50mm², max. 10m |
|
Ausführung |
Kunststoffgehäuse mit verschraubten Deckel und umlaufender Dichtung. 3x Kabeldurchführungen |
|
Abmaße |
100 x 120 x 57 (B x L x H, ohne Kabeldurchführungen) |
|
Schutzart |
Frontplatte und Kabeldurchführung IP65, umlaufende Gummidichtung |
|
Befestigung |
4x Bohrung 4,2mm im Gehäuseinneren |
