Umschalter für 2 Fahrstände EHS-UMS

Sollte am Schiff mehr als ein Fahrstand vorhanden sein, z.B. Innen- und Außensteuerstand oder Steuerstand und Fernbedienung, muß eine Wahlmöglichkeit zwischen den Fahrständen vorhanden sein. Diese Wahlmöglichkeit muß sicher stellen, daß nur die Fahrbefehle des gewählten Bedienplatzes aktiv sind, der andere Bedienplatz sicher deaktiviert ist.

Falls der zweite Bedienplatz z.B. aus der Fernbedieneinheit EHS-U-FB bestehen, so muß ferner sicher gestellt sein, daß die Kabelverbindung von der Fernbedienung zur Motorsteuerung gesteckt ist, ansonsten besteht die Gefahr, daß auf einen nicht existenten Bedienplatz geschaltet wird.

Diese Forderung erfüllt die Baugruppe EHS-UMS vollständig.

Hier die wichtigsten Features:

• Umschaltung Fahrtrichtung vorwärts, jeweils getrennt Stb und Bb
• Fahrtrichtung rückwärts, jeweils getrennt Stb und Bb
• Fahrsignal jeweils getrennt, Stb und Bb
• Freigabesignal, jeweils getrennt Stb und BbVorrangschaltung für Fahrstand 1 beim Einschalten
• Umschalten nur bei Fahrhebelmittelstellung möglich
• Prüfschleife zur Kontrolle ob 2. Fahrhebel (Fernbedienung) vorhanden.
• Anzeige des gewählten Fahrstands über die LED-Anzeige (Leuchttaster) mit Störungs- signalisierung
• einfaches Umschalten über Taster
• Betriebsspannung entweder 12V oder 18 - 72V
• absolut “saubere” Trennung zwischen den beiden Fahrsignalen durch Relaisumschaltung
• Kaskadierbarkeit für mehr als 2 Fahrstände möglich
• Aufbau im robusten, wassergeschützten Gehäuse in Schutzart IP65

Lieferumfang

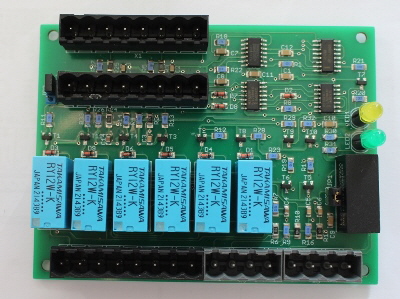

elekronische Umschalteinheit betriebsbereit im Gehäuse

2 St. Leuchttaster 22mm

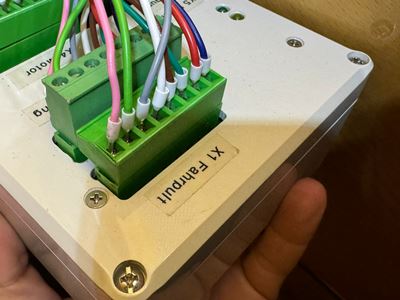

2 St. Buchsen RM 5,08, 4 pol.

3 St. Buchsen RM 5,08, 8 pol.

Dokumentation

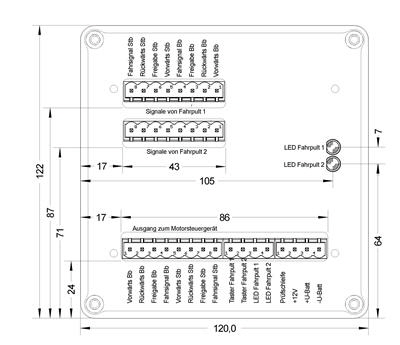

technische Daten EHS-UMS
